Автоматический сортировщик и упаковщик яиц ZENYER — 30 000 яиц/ч

Код модели: 109

Промышленная линия из нержавеющей стали для накопления, LED-овоскопирования, ориентации, электронной сортировки и автоматической упаковки яиц. Обрабатывает до 30 000 яиц в час, распределяет продукцию на 4–7 весовых категорий и включает четыре автоматических упаковщика.

Производительность: 30 000 яиц/ч
Прямые цены завода без наценки
Подбор конфигурации под вашу линию
Поставка, запуск и сервис

Производительность:

4 000яиц/ч 5 000яиц/ч 5 400яиц/ч 10 000яиц/ч 20 000яиц/ч 30 000яиц/ч 60 000яиц/ч

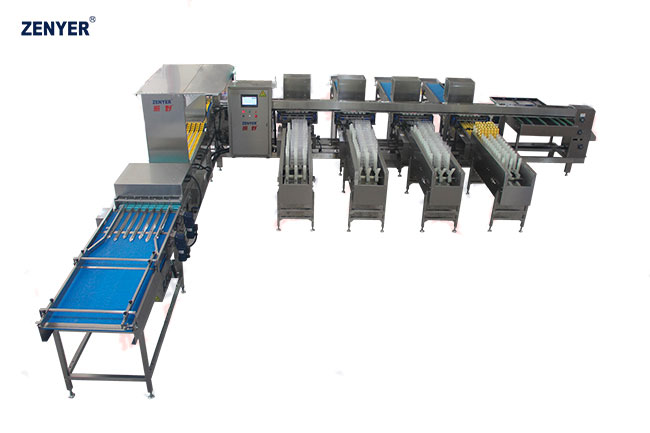

ZENYER FBD30-4 (109) - сортировщик яиц, фото

Технический лист PDF Инструкция по эксплуатации (PDF) Документация по использованию (PDF)

Дополнительные опции и узлы

Доступные дополнительные модули, узлы и опции для этой модели. Состав зависит от конфигурации и задач оборудования.

Наименование	Краткое описание	Цена
Автоматический робот, вакуумный подъемник укладчик яиц	Для автоматической выгрузки яиц на конвейер линии	4 554 933 ₽ Подробнее
Принтер маркировщик селективный (печать категорий) EC-JET2000	Для печати на яйцах категории в режиме реального времени после взвешивания	1 307 765 ₽ Подробнее
Модуль ультрафиолетовой старилизации (УФ)	Обеспечивает повышенную пищевую безопасность	177 373 ₽
Автоматическая подача упаковки на линию (Auto denester)	Для подачи лотков под упаковку в автоматическом режиме	788 324 ₽
Устройство закрытия мелкоштучной упаковки	Автоматическое закрытие крышек на мелкоштучной упаковке яиц.	262 775 ₽

Автоматический робот, вакуумный подъемник укладчик яиц

Для автоматической выгрузки яиц на конвейер линии

Цена: 4 554 933 ₽

Подробнее

Принтер маркировщик селективный (печать категорий) EC-JET2000

Для печати на яйцах категории в режиме реального времени после взвешивания

Цена: 1 307 765 ₽

Подробнее

Модуль ультрафиолетовой старилизации (УФ)

Обеспечивает повышенную пищевую безопасность

Цена: 177 373 ₽

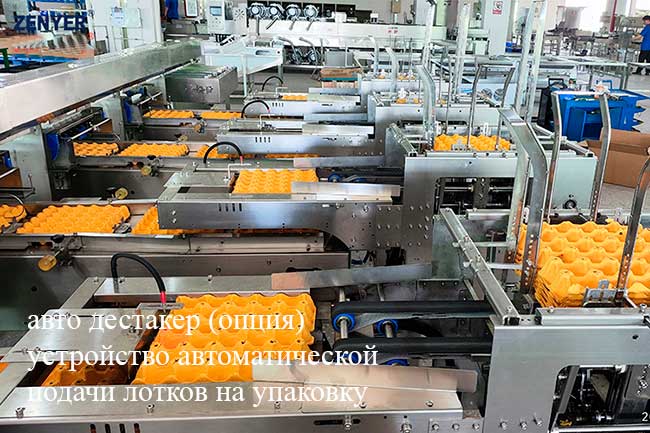

Автоматическая подача упаковки на линию (Auto denester)

Для подачи лотков под упаковку в автоматическом режиме

Цена: 788 324 ₽

Устройство закрытия мелкоштучной упаковки

Автоматическое закрытие крышек на мелкоштучной упаковке яиц.

Цена: 262 775 ₽

Цена и комплектация

Производительность: 30 000 яиц/ч Функции: накопление, овоскоп, сортировка, маркировка (опция), автоматическая и ручная упаковка

Официальная цена завода ¹ 9 151 132 ₽ (696 500 ¥)

Доставка и таможенное оформление ² 3 850 000 ₽

НДС 22% 2 860 249 ₽

Цена с доставкой и НДС 15 861 382 ₽

¹ Цена рассчитана по официальному курсу юаня ЦБ РФ с учётом банковской конвертации. ² Стоимость доставки указана ориентировочно и может изменяться в зависимости от региона заказчика и условий перевозки. В стоимость включены все обязательные налоги и сборы.

Прямые цены завода без посредников
Официальный дилер ZENYER в России
Гарантия производителя — 12 месяцев
Пусконаладка и обучение персонала
Официальная техническая поддержка завода
Запчасти и сервисная поддержка 7/365

Получить коммерческое предложение Видео

Технические характеристики

Производительность: 30 000 яиц/ч;

Материал: нержавеющая сталь AISI 304;

Количество рядов: 6;

Количество категорий: от 4 до 7;

Точность сортировки: ±1 г;

Тип овоскопа: светодиодный;

Ориентация яйца: автоматическая, воздушной камерой вверх;

Количество автоматических упаковщиков: 4;

Дополнительный сбор: многосекционный стол ручного сбора дополнительных категорий и некондиционных яиц;

Поддерживаемая упаковка: лотки и коробки на 10, 12, 15, 18 и 30 яиц;

Питание: 380–415 В, 50 Гц, 3 фазы;

Потребляемая мощность: 6,37 кВт;

Размеры: 7,80 × 8,83 × 2,00 м;

Вес нетто/брутто: 3 060/4 280 кг;

Производитель: ZENYER Egg Machinery, Шэньчжэнь, Китай;

Функции: накопление и равномерная подача, светодиодное овоскопирование, автоматическая ориентация, электронная весовая сортировка и подсчёт, автоматическая и ручная упаковка;

Стандартная комплектация: накопительный конвейер с LED-овоскопом и системой ориентации, основная сортировочная машина ZENYER 109, четыре автоматических упаковщика и многосекционный стол ручного сбора;

Дополнительное оборудование: селективный принтер EC-JET2000 или VIDEO JET, автоматический вакуумный загрузчик ZENYER 615, автоматические разделители стопок пустых лотков;

О модели

Назначение и возможности оборудования

ZENYER FBD30-4 (109) — промышленная машина для электронной сортировки, подсчёта и автоматической упаковки пищевых яиц производительностью до 30 000 яиц в час. Модель предназначена для крупных птицефабрик, сортировочно-упаковочных центров и предприятий с непрерывным интенсивным потоком продукции.

Яйца поступают на накопительный участок и равномерно распределяются по шести рабочим рядам. Затем продукция проходит через светодиодный овоскоп с защитным кожухом и отражающим зеркалом. На этом этапе оператор может выявлять яйца с трещинами, загрязнениями, деформациями и другими заметными дефектами.

До 30 000 яиц/ч Высокая производительность для крупных птицефабрик и сортировочных центров с непрерывным потоком продукции.

От 4 до 7 категорий Электронная система взвешивания распределяет яйца по заданным весовым группам с точностью до ±1 г.

4 автоматических упаковщика Стандартная конфигурация автоматически укладывает яйца в лотки или коробки выбранных форматов.

Селективная маркировка Промышленный принтер может наносить информацию, соответствующую весовой категории, определённой сортировщиком.

После овоскопического контроля система автоматически устанавливает каждое яйцо широкой частью с воздушной камерой вверх. Правильное положение сохраняется при передаче на электронный весовой модуль и последующей укладке в потребительскую упаковку.

Система сортирует яйца на 4–7 настраиваемых весовых категорий с точностью до ±1 г. Одновременно выполняется общий подсчёт продукции и отдельный учёт количества яиц, направленных в каждую категорию.

Управление выполняется через цветной сенсорный экран и PLC-контроллер с функцией самодиагностики. Оператор задаёт границы категорий, выполняет калибровку, контролирует производительность и получает информацию о состоянии основных узлов машины.

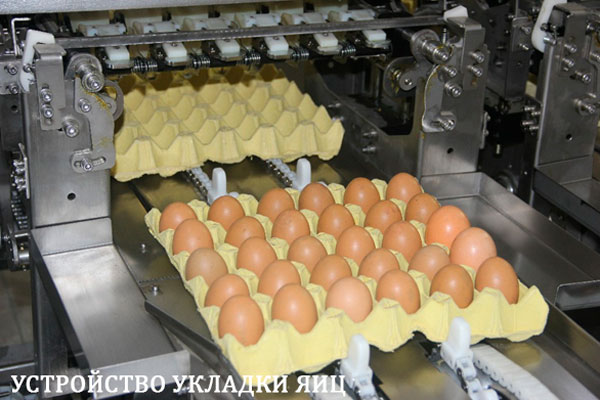

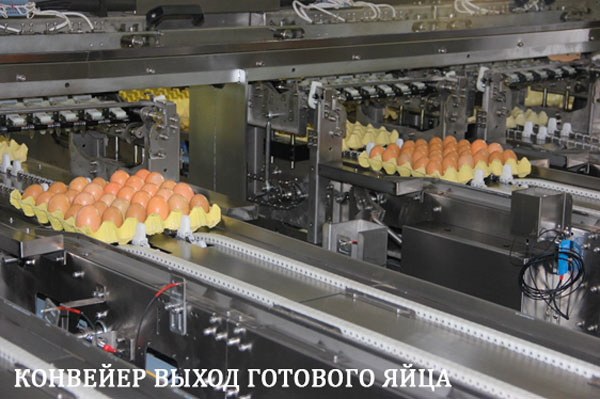

В стандартную конфигурацию входят четыре автоматических упаковочных модуля. Каждый упаковщик работает с одним выбранным форматом лотка или коробки. Поддерживается тара на 10, 12, 15, 18 и 30 яиц.

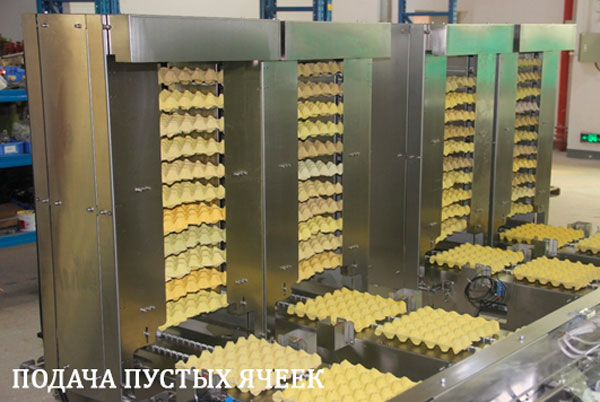

Пустые лотки устанавливаются оператором на подающий конвейер и автоматически перемещаются к участку укладки. В качестве дополнительной опции может использоваться автоматический разделитель стопки пустых лотков, снижающий объём ручной работы на упаковочном участке.

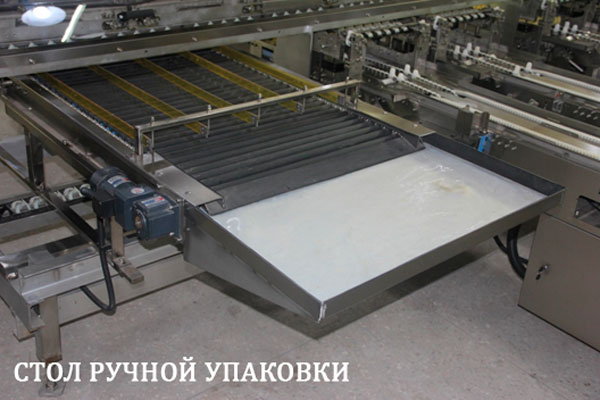

Яйца, не соответствующие основным товарным категориям, направляются на многосекционный стол ручного сбора. Здесь персонал может выполнять дополнительный контроль, сортировку и укладку некондиционной продукции.

Корпус и основные рабочие поверхности изготовлены из нержавеющей стали. Конструкция рассчитана на промышленную эксплуатацию, регулярную санитарную очистку и продолжительную работу в условиях пищевого производства.

Модель может получать яйца непосредственно с пруткового конвейера птичника или загружаться из стандартных 30-ячеечных лотков с помощью автоматического вакуумного загрузчика.

FAQ

Вопросы о сортировщике ZENYER FBD30-4

Особенности эксплуатации, комплектации и подключения этой модели.

Для каких предприятий подходит ZENYER 109?

Модель предназначена для крупных птицефабрик, сортировочно-упаковочных центров и предприятий с производительностью до 30 000 яиц в час. Она подходит для непрерывной электронной сортировки, селективной маркировки и автоматической упаковки нескольких товарных категорий.

Какие операции выполняет ZENYER 109?

Машина выполняет накопление и подачу яиц, LED-овоскопирование, автоматическую ориентацию, электронное взвешивание, сортировку, подсчёт и автоматическую упаковку. Дополнительно устанавливаются вакуумный загрузчик, селективный принтер, UV-модуль и система визуального контроля.

Сколько весовых категорий поддерживает сортировщик?

Электронная система распределяет яйца на 4–7 настраиваемых весовых категорий с точностью до ±1 г. Фактическое количество одновременно автоматически упаковываемых категорий зависит от числа упаковочных модулей и принятой схемы линии.

Как выполняется электронная сортировка яиц?

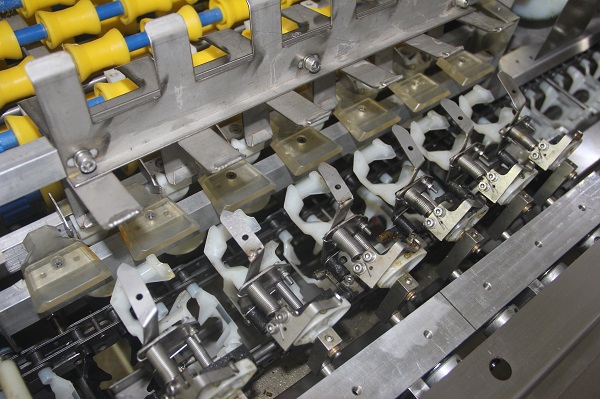

Каждое яйцо проходит через электронный весовой модуль. Система сравнивает его массу с установленными границами категорий, ведёт подсчёт и направляет яйцо на соответствующий упаковочный модуль или стол ручного сбора.

Для чего нужна автоматическая ориентация яйца?

Перед упаковкой система устанавливает яйцо широкой частью с воздушной камерой вверх. Это обеспечивает правильное положение продукции в лотке и исключает необходимость вручную переворачивать яйца после автоматической укладки.

Как выполняется овоскопирование?

Яйца проходят через шестирядный LED-овоскоп с защитным кожухом и зеркалом. Оператор визуально контролирует скорлупу и удаляет яйца с трещинами, загрязнениями и другими заметными дефектами до электронной сортировки.

Сколько автоматических упаковщиков входит в комплект?

В стандартную конфигурацию ZENYER 109 входят четыре автоматических упаковочных модуля. Количество модулей может быть увеличено при индивидуальном проектировании линии.

Какие форматы упаковки поддерживает ZENYER 109?

Автоматические упаковщики поддерживают лотки и коробки на 10, 12, 15, 18 и 30 яиц. Один упаковочный модуль настраивается под один выбранный формат тары.

Как загружаются пустые лотки?

В стандартной конфигурации оператор вручную устанавливает пустые лотки на подающий конвейер, после чего они автоматически перемещаются к зоне укладки. В качестве опции может быть установлен автоматический разделитель стопки пустых лотков.

Куда поступают некондиционные яйца?

Яйца, не соответствующие основным товарным категориям, направляются на многосекционный стол ручного сбора. Здесь персонал может выполнить дополнительный контроль, сортировку или ручную упаковку продукции.

Как выполняется загрузка яиц?

Яйца могут поступать непосредственно с пруткового конвейера птичника. При загрузке продукции из стандартных лотков применяется автоматический вакуумный загрузчик ZENYER 615.

Можно ли печатать весовую категорию на яйце?

Да. Для модели 109 применяются селективные принтеры EC-JET2000 и VIDEO JET. Они получают данные от электронной системы сортировки и наносят маркировку, соответствующую весовой категории каждого яйца.

Можно ли использовать обычный принтер?

Обычный принтер можно использовать для нанесения одинаковой даты, номера партии, логотипа или другой общей информации на весь поток. Для автоматической печати разных весовых категорий необходим селективный принтер, интегрированный с сортировщиком.

Можно ли подключить ZENYER 109 к машине мойки яиц?

Да. Сортировщик совместим с машиной мойки и сушки ZENYER 204A производительностью до 30 000 яиц в час. Совместно они образуют автоматическую линию ZENYER 304A.

Чем ZENYER 109 отличается от модели 108?

Обе модели рассчитаны на производительность до 30 000 яиц в час. ZENYER 109 включает автоматическую ориентацию и четыре автоматических упаковщика, а модель 108 направляет отсортированные яйца на линии ручной упаковки.

Есть ли дополнительная ультрафиолетовая обработка?

Да. Модуль ультрафиолетовой обработки поверхности скорлупы доступен как дополнительная опция. Его необходимость и расположение определяются при проектировании технологической линии.

Можно ли автоматически выявлять дефектные яйца?

В качестве дополнительной опции может быть установлена система визуального контроля ZENYER 430X. Она помогает автоматически выявлять загрязнения, трещины, деформации и другие визуальные дефекты продукции.

Как управляется ZENYER 109?

Машина оснащена цветным сенсорным экраном, физическими кнопками и PLC-контроллером с функцией самодиагностики. Оператор задаёт весовые категории, выполняет калибровку, контролирует подсчёт и получает информацию о состоянии оборудования.

Какое электропитание требуется для ZENYER 109?

Стандартная машина рассчитана на трёхфазное питание 380–415 В с частотой 50 Гц. Параметры электросети необходимо согласовать до производства и закрепить в технической спецификации заказа.

Почему мощность, масса и габариты могут измениться?

ZENYER 109 имеет модульную конструкцию. Итоговые параметры зависят от количества автоматических упаковщиков, загрузочного оборудования, длины конвейеров, дополнительных модулей и утверждённого плана размещения.

Что входит в стандартную комплектацию ZENYER 109?

Стандартная конфигурация включает накопительный участок с LED-овоскопом и системой ориентации, основную машину электронной сортировки и подсчёта, четыре автоматических упаковщика и один стол ручного сбора. Автоматический загрузчик, селективный принтер, UV-модуль, автоматическая подача пустых лотков и система визуального контроля заказываются отдельно.

Показать ещё вопросы

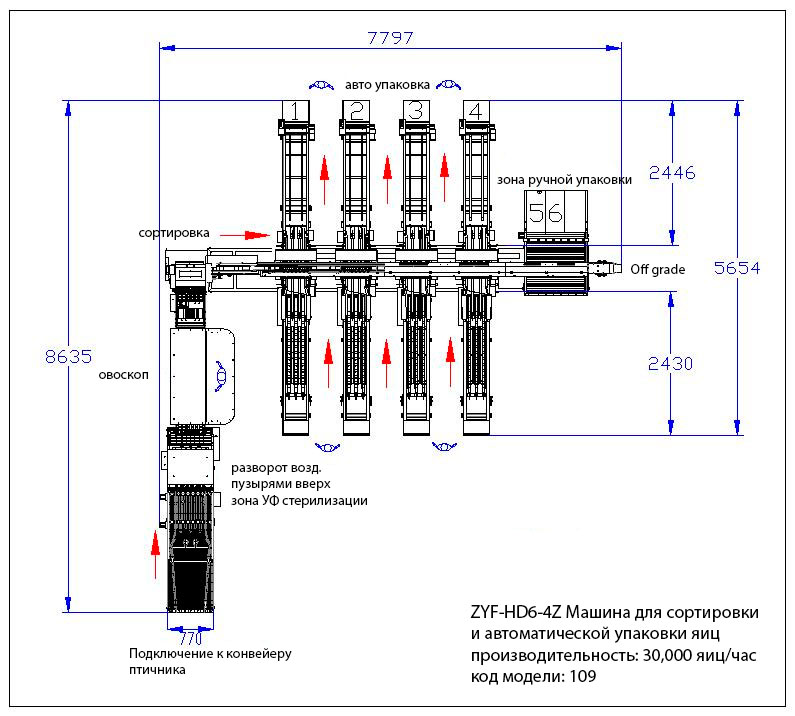

Компоновка оборудования

Применение и интеграция в линию

Варианты подключения сортировщика к загрузочному, моечному, маркировочному и упаковочному оборудованию.

Интеграция сортировщика яиц ZENYER 109 в технологическую линию — Вариант компоновки оборудования ZENYER

ZENYER 109 представляет собой модульную промышленную систему, объединяющую накопление, LED-овоскопирование, автоматическую ориентацию яйца, электронное взвешивание, сортировку, подсчёт и автоматическую упаковку в одном непрерывном технологическом потоке.

При размещении оборудования рядом с птичником яйца могут подаваться непосредственно с пруткового конвейера системы сбора. Такая схема обеспечивает непрерывную загрузку и уменьшает количество промежуточных перегрузок продукции.

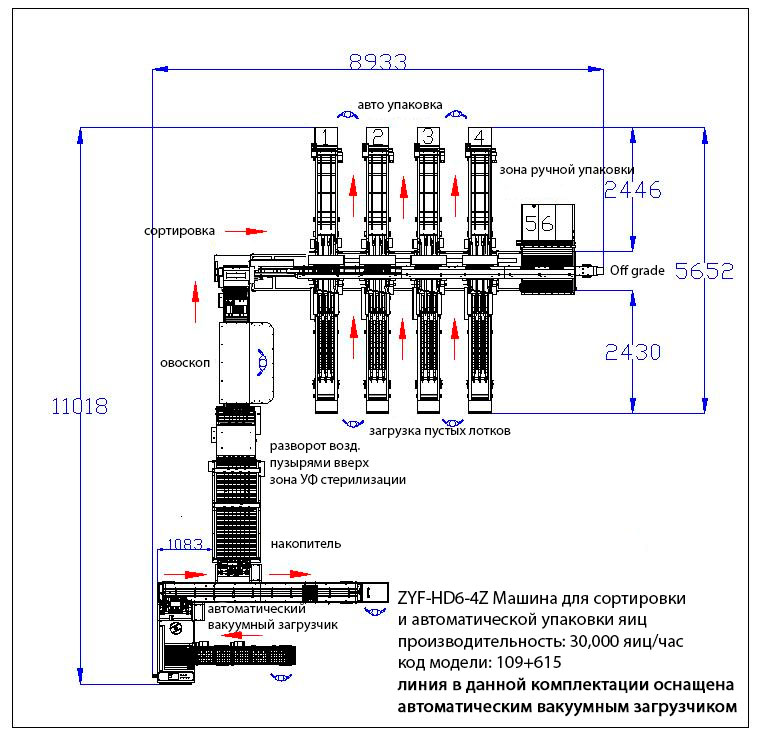

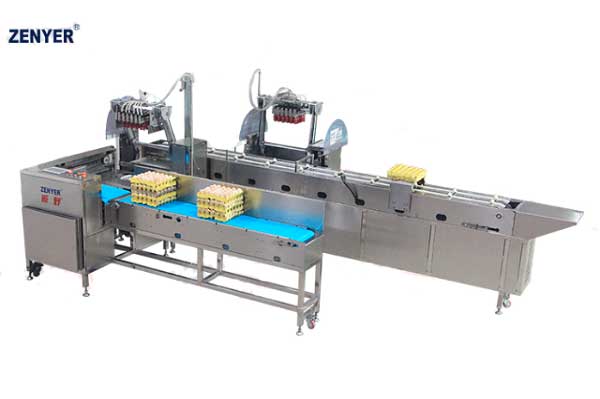

Для автоматической загрузки яиц из стандартных лотков применяется автоматический вакуумный загрузчик ZENYER 615. Он извлекает яйца из 30-ячеечных лотков и равномерно передаёт их на накопительный участок линии.

После загрузки яйца проходят шестирядный LED-овоскоп, автоматическую ориентацию воздушной камерой вверх и электронное взвешивание. Система определяет весовую категорию каждого яйца и направляет его на соответствующий упаковочный модуль.

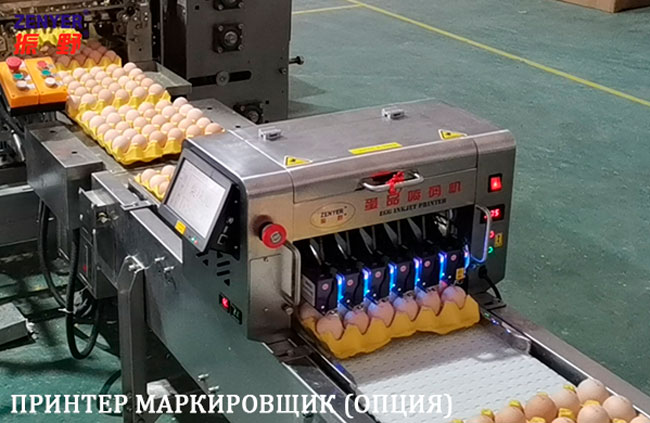

Для нанесения весовой категории сортируемого яйца может быть установлен промышленный селективный принтер-маркировщик яиц EC-JET2000 или альтернатива — селективный принтер-маркировщик яиц VIDEO JET. Принтеры интегрируются с системой управления сортировщика и наносят различную информацию в зависимости от определённой машиной весовой категории.

Перед сортировочно-упаковочной машиной может быть установлена машина мойки и сушки яиц ZENYER ZYX-JS3-3-(P) (204A). Она рассчитана на производительность до 30 000 яиц в час и выполняет накопление, овоскопический контроль, обработку дезинфицирующим раствором, щёточную мойку и воздушную сушку.

Мойка 204A и сортировщик 109 имеют одинаковую номинальную производительность. Их системы управления могут быть взаимно заблокированы, чтобы обеспечить согласованную и безопасную работу общей технологической линии.

Возможная конфигурация линии:

автоматическая вакуумная загрузка из лотков → накопление, LED-овоскопирование, дезинфекция, мойка и сушка → автоматическая ориентация → электронное взвешивание и сортировка → селективная маркировка EC-JET2000 или селективная маркировка VIDEO JET → автоматическая упаковка → ручной сбор некондиционных яиц.

Полная конфигурация представлена на странице: автоматическая линия мойки, сортировки и упаковки яиц ZENYER 304A производительностью 30 000 яиц в час.

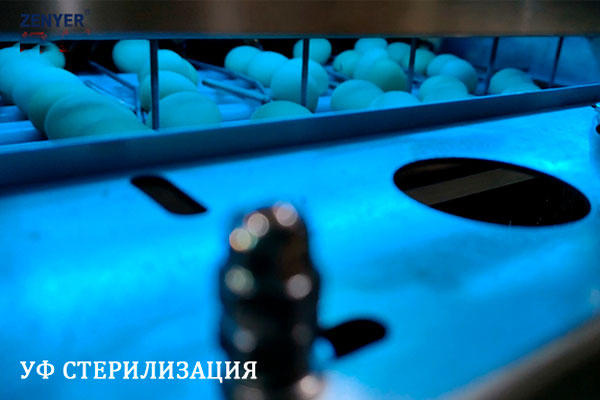

В качестве дополнительной опции может быть установлен модуль ультрафиолетовой обработки поверхности скорлупы. Он размещается перед упаковкой, а его необходимость определяется требованиями предприятия к санитарной обработке товарного яйца.

Для автоматического контроля качества может использоваться система визуального обнаружения дефектов ZENYER 430X. Она помогает выявлять загрязнения, трещины, деформации и другие визуально определяемые отклонения до поступления продукции на упаковочные модули.

Автоматические упаковщики поддерживают лотки и коробки на 10, 12, 15, 18 и 30 яиц. Один упаковочный модуль работает с одним выбранным форматом, поэтому количество одновременно выпускаемых вариантов тары учитывается при проектировании линии.

Точная конфигурация подбирается с учётом способа подачи яиц, количества товарных категорий, форматов упаковки, необходимости мойки, маркировки и автоматической подачи пустых лотков, направления потока и доступной площади производственного помещения.
